Sự khác biệt giữa màn hình rung tuyến tính và màn hình rung quay

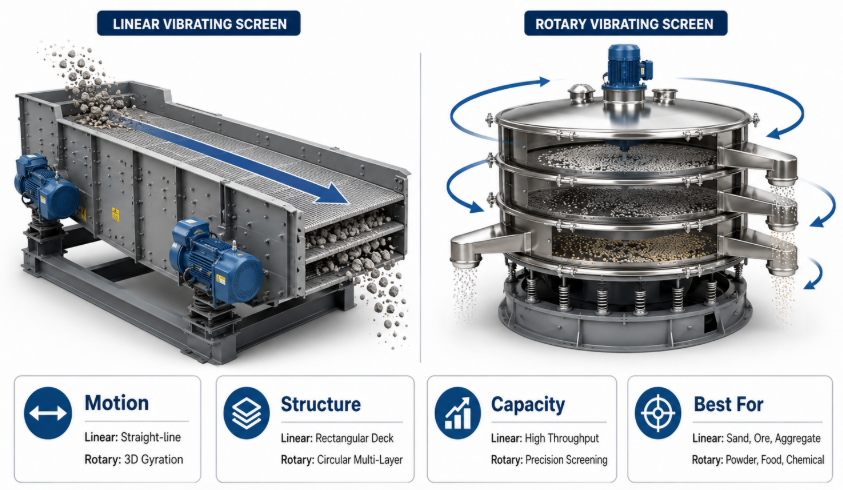

Sự khác biệt cơ bản giữa màn hình rung tuyến tính và màn hình rung quay nằm ở quỹ đạo cơ học, thiết kế cấu trúc và động học vận hành của chúng: màn hình tuyến tính sử dụng động cơ đồng bộ kép quay theo hướng ngược nhau để tạo ra lực tuyến tính cho phân loại vật liệu thẳng, công suất lớn, nặng (thường dành cho vật liệu khô từ thô đến trung bình), trong khi màn hình quay sử dụng một động cơ thẳng đứng duy nhất có trọng lượng lệch tâm để tạo ra chuyển động ba chiều (ngang, dọc và nghiêng) được thiết kế cho phân loại nhiều lớp, có độ chính xác cao và tách ướt/khô các loại bột siêu mịn và vật liệu mỏng manh.

Nhìn thoáng qua

Quỹ đạo động học và nguyên lý hoạt động

Sự khác biệt động học cơ bản giữa hai hệ thống này nằm ở việc tạo vectơ lực: màn hình rung tuyến tính hoạt động thông qua vectơ lực tuyến tính được tạo ra bởi hai động cơ quay ngược chiều, trong khi màn hình rung quay sử dụng một động cơ rung dọc duy nhất với trọng lượng lệch tâm có thể điều chỉnh để thực hiện chuyển động ba chiều phức tạp.

Để hiểu cơ chế hoạt động của màn hình rung tuyến tính, người ta phải phân tích sự đồng bộ hóa của hệ thống truyền động động cơ kép của nó. Khi hai động cơ rung giống hệt nhau được lắp đặt song song với nhau và quay ngược chiều nhau, lực ly tâm do khối lệch tâm của chúng tạo ra sẽ triệt tiêu lẫn nhau theo hướng song song với trục động cơ. Đồng thời, các lực này chồng lên nhau theo phương vuông góc với trục động cơ. Điều này tạo ra một vectơ lực tổng hợp mạnh mẽ và thống nhất. Lực này được truyền trực tiếp vào hộp màn hình ở một góc cụ thể, thường là 30 đến 45 độ so với mặt sàn màn hình. Kết quả của vectơ lực này là các vật liệu được nạp lên tấm sàng bị ném về phía trước theo quỹ đạo tuyến tính, parabol liên tục. Gia tốc lên và về phía trước nhanh chóng buộc các hạt liên tục nhấc ra khỏi bề mặt lưới, cho phép các hạt có kích thước nhỏ hơn rơi qua các khe trong khi các vật liệu có kích thước quá lớn di chuyển thẳng đến cửa xả. Quá trình này xảy ra với thời gian lưu tối thiểu.

Ngược lại, màn hình rung quay sử dụng một động cơ rung dọc duy nhất được trang bị trọng lượng lệch tâm ở cả trục trên và dưới của nó. Chuyển động quay của động cơ chuyển đổi động năng quay này thành sự kết hợp của các chuyển động ba chiều ngang, dọc và nghiêng. Rung động đa trục này được truyền trực tiếp đến lưới sàng tròn. Vật liệu được đưa vào trung tâm của sàn tròn buộc phải xoắn ốc ra ngoài theo đường chuyển động phức tạp, liên tục về phía ngoại vi của khung. Bằng cách điều chỉnh góc pha của trọng lượng lệch tâm trên trục động cơ trên và dưới, người vận hành có thể sửa đổi quỹ đạo không gian của vật liệu trên lưới màn hình. Điều này cho phép họ kéo dài hoặc rút ngắn thời gian lưu giữ của vật liệu trên bề mặt sàng tùy theo yêu cầu xử lý. Chuyển động ba chiều này ngăn các hạt làm mờ khẩu độ lưới và đảm bảo rằng các vật liệu tinh tế, có độ chính xác cao được phân loại đồng đều.

Từ góc độ kỹ thuật, việc lựa chọn thiết kế động học phản ánh các nhu cầu công nghiệp cụ thể. Máy sàng rung tuyến tính được thiết kế chủ yếu để di chuyển khối lượng lớn vật liệu trên mặt phẳng nằm ngang một cách nhanh chóng. Tuy nhiên, màn hình rung quay được thiết kế để tối đa hóa sự tiếp xúc của từng hạt riêng lẻ với các khe lưới thông qua các đường không gian ba chiều. Ưu tiên thiết kế này làm cho thiết bị quay có hiệu quả cao đối với các ứng dụng phức tạp, có độ chính xác cao, chẳng hạn như máy phân tách màn hình rung quay siêu âm hiệu suất cao để loại bỏ tạp chất trong ngành công nghiệp thực phẩm , nơi ngăn ngừa mù mắt lưới và đảm bảo vệ sinh nghiêm ngặt là điều tối quan trọng.

So sánh thông số động học

Tùy chọn thiết kế kết cấu và bố cục

Bố cục cấu trúc của các thiết bị này về cơ bản là khác biệt: màn hình rung tuyến tính có cấu trúc boong hình chữ nhật, nghiêng theo chiều ngang được thiết kế cho dòng chảy tuyến tính, trong khi màn hình rung quay sử dụng cấu hình xếp chồng nhiều tầng hình trụ thẳng đứng được thiết kế để tiết kiệm không gian sàn.

Khung cấu trúc của màn hình rung tuyến tính được chế tạo bằng các tấm mặt bên hình chữ nhật dày, chịu lực cao. Các tấm này được nối với nhau bằng các dầm ngang chắc chắn hỗ trợ hộp lưới hình chữ nhật dài. Hộp màn hình này được hỗ trợ bởi lò xo nén bằng thép hoặc cao su có độ bền kéo cao, giúp cách ly lực rung nặng với kết cấu thép xung quanh. Cấu hình hình chữ nhật cho phép đường dẫn sàng lọc dài. Cách bố trí này lý tưởng cho việc tích hợp nhiều tấm lưới màn hình nối tiếp dọc theo chiều dài boong. Cấu hình này cho phép phân loại hạt tuần tự. Thiết kế này có hiệu quả cao trong việc xử lý các vật liệu công nghiệp có tính mài mòn như cốt liệu hoặc cát. Ví dụ, máy lắc sàng rung tuyến tính cát silic nhiều lớp cho thấy cách nhiều sàn sàng có thể được xếp chồng lên nhau theo chiều dọc trong một khung hình chữ nhật duy nhất để đạt được phân loại nhiều cấp mà không cần mở rộng diện tích vật lý của thiết bị.

Ngược lại, màn hình rung quay có thiết kế cột hình trụ tiết kiệm không gian. Thiết bị bao gồm một khung đế chứa động cơ rung thẳng đứng, được hỗ trợ bởi một lò xo cách ly sắp xếp theo hình tròn. Phía trên đế này, nhiều khung màn hình tròn có thể được xếp chồng lên nhau theo chiều dọc và được cố định bằng dây căng chữ V chịu lực cao. Mỗi sàn tròn có cửa xả riêng, có thể xoay 360 độ để căn chỉnh với đường ống của nhà máy và thiết bị hạ nguồn. Thiết kế dạng mô-đun, hình trụ này đặc biệt cứng cáp và được bịt kín hoàn hảo. Đó là lý tưởng để ngăn chặn phát thải bụi, giữ lại các dung môi dễ bay hơi hoặc ngăn chặn các chất gây ô nhiễm bên ngoài xâm nhập vào quy trình. Nó rất phù hợp cho phòng sạch và nhà máy chế biến hạn chế.

Khi phân tích các cấu hình kết cấu này, các kỹ sư Châu Âu và Bắc Mỹ thường tập trung vào khả năng tiếp cận bảo trì và hiệu quả bịt kín. Màn hình rung tuyến tính hình chữ nhật yêu cầu không gian dọc và trên cao rộng rãi để thay thế vải màn hình. Tuy nhiên, nó cung cấp khả năng truy cập đơn giản vào các động cơ truyền động. Mặt khác, sàng rung quay tròn cho phép thay đổi lưới nhanh chóng bằng cách sử dụng các vòng kẹp nhả nhanh. Thiết kế này giảm thiểu thời gian ngừng hoạt động trong các nhà máy chế biến đa sản phẩm. Hơn nữa, thiết kế hình tròn khép kín hoàn toàn đảm bảo tuân thủ các giới hạn bụi môi trường nghiêm ngặt (như quy định ATEX hoặc OSHA) dễ dàng hơn nhiều so với màn hình hình chữ nhật lớn.

So sánh thành phần kết cấu

Độ chính xác sàng lọc và phạm vi kích thước hạt

Độ chính xác sàng lọc và giới hạn kích thước hạt khác nhau rất nhiều: màn hình rung quay được thiết kế để tách bột siêu mịn với độ chính xác cao đến 500 lưới, trong khi màn hình rung tuyến tính được tối ưu hóa để phân loại nhanh chóng, khối lượng lớn các hạt thô hơn từ 2 mm đến 10 mm trở lên.

Độ chính xác sàng lọc cao của màn hình rung quay là kết quả trực tiếp của đường động học ba chiều của nó. Khi các hạt mịn xoắn ốc ra ngoài qua lưới tròn, chúng có thời gian lưu giữ lâu và khả năng tiếp xúc với các lỗ lưới cao. Thành phần rung theo chiều dọc giữ cho lớp vật liệu ở trạng thái sôi. Quá trình hóa lỏng này ngăn chặn các hạt mịn kết tụ lại và giúp phân tầng vật liệu, cho phép các hạt nhỏ hơn nhanh chóng lắng xuống đáy giường và đi qua màn hình. Đối với các loại bột cực mịn, dính hoặc tích điện (như hoạt chất dược phẩm, hóa chất mịn hoặc bột kim loại) dễ làm mù màn hình tiêu chuẩn, có thể tích hợp đầu dò siêu âm. Những bộ chuyển đổi này áp dụng các dao động vi mô tần số cao vào lưới. Công nghệ này có hiệu quả cao trong các hệ thống như màn hình rung siêu âm quay cấp thực phẩm công nghiệp , giúp phân loại tinh bột, đường và phụ gia thực phẩm một cách đáng tin cậy, có độ chính xác cao mà không làm hỏng cấu trúc vật liệu.

Đối với màn hình rung tuyến tính, mục tiêu thiết kế chính là xử lý tốc độ cao thay vì phân loại bột mịn có độ chính xác cao. Lực tuyến tính cực mạnh ném lớp vật liệu về phía trước một cách nhanh chóng. Mặc dù điều này đảm bảo thông lượng cao nhưng nó làm giảm thời gian lưu trú của từng hạt trên bề mặt màn hình. Tốc độ cao này làm tăng khả năng một tỷ lệ nhỏ các hạt có kích thước gần sẽ vượt qua khẩu độ và phóng điện thành vật liệu quá khổ. Do đó, màn hình tuyến tính thường bị giới hạn trong việc xử lý các kích thước mắt lưới lớn hơn 150 mắt lưới (khoảng 100 micron). Đối với các vật liệu thô hơn 100 micron, chẳng hạn như cát silic, than đá hoặc khoáng chất, màn hình tuyến tính mang lại hiệu quả phân tách tuyệt vời. Nó xử lý việc cấp liệu ở tốc độ cao mà không bị chói mắt, đặc biệt khi sử dụng tấm chắn polyurethane hoặc lưới thép dệt hạng nặng có cấu hình tự làm sạch.

Các kỹ sư quy trình Châu Âu thường thích sử dụng màn hình quay cho các quy trình thực phẩm và hóa chất có giá trị cao, nơi yêu cầu phân bố kích thước hạt nghiêm ngặt. Trong các ứng dụng này, ngay cả sự lây nhiễm chéo nhỏ giữa các lớp cũng có thể làm hỏng cả mẻ. Mặt khác, các hoạt động khai thác mỏ, luyện kim và vật liệu xây dựng nặng đều dựa vào màn hình tuyến tính. Các ngành này ưu tiên tốc độ xử lý cao và kết cấu cơ khí bền bỉ hơn là độ chính xác phân loại lưới mịn.

Năng lực xử lý và quy mô hoạt động

Khả năng xử lý của các hệ thống này đại diện cho các quy mô hoạt động khác nhau: máy sàng rung tuyến tính được thiết kế để xử lý công nghiệp liên tục, khối lượng lớn có thể vượt quá hàng trăm tấn mỗi giờ, trong khi máy sàng rung quay phù hợp cho các hoạt động liên tục hoặc hàng loạt từ thấp đến trung bình trong đó độ chính xác được đánh giá cao trên khối lượng thô.

Khả năng thông lượng cao của màn hình rung tuyến tính bắt nguồn từ thiết kế cơ học của nó. Sàn hình chữ nhật dài và cấu hình động cơ kép có thể xử lý các lớp vật liệu dày và tải trọng tĩnh cao. Màn hình tuyến tính công nghiệp có thể được sản xuất với chiều rộng lên tới 3 mét và chiều dài vượt quá 8 mét. Diện tích bề mặt mở rộng này cho phép vật liệu trải ra thành một lớp mỏng, đồng đều. Sự phân tầng tầng này có hiệu quả cao trong việc loại bỏ nước nhanh chóng, tách lớp bùn hoặc phân loại khô khối lượng lớn. Thiết kế kết cấu chắc chắn này cho phép nạp liên tục các vật liệu nặng, chẳng hạn như quặng khai thác, sỏi hoặc hóa chất công nghiệp mà không gây nguy cơ biến dạng cấu trúc của hộp sàng lọc hoặc làm hỏng động cơ điện.

Ngược lại, khả năng xử lý của màn hình rung quay bị giới hạn về mặt cơ học bởi hình dạng tròn và chuyển động xuyên tâm của vật liệu. Bởi vì vật liệu phải di chuyển từ tâm của sàn tròn đến mép ngoài nên diện tích sàng lọc có sẵn trên một đơn vị bán kính sẽ giảm về phía tâm. Hình dạng này có thể dẫn đến tắc nghẽn nếu tốc độ tiến dao quá cao. Nếu một lớp vật liệu dày được đổ vào trung tâm của màn hình quay, rung động theo chiều dọc không thể làm sôi lớp vật liệu một cách hiệu quả. Điều này có thể khiến các hạt mịn không được sàng lọc trượt qua mép ngoài của vật liệu quá khổ. Do đó, màn hình quay thường được sử dụng để xử lý công suất từ ​​vài trăm kg đến vài tấn mỗi giờ. Chúng lý tưởng cho việc sàng lọc an toàn trong dây chuyền, đánh bóng và phân loại lô chính xác các nguyên liệu thô có giá trị cao.

Sự khác biệt về thiết kế giữa các hệ thống này phản ánh quy mô công nghiệp mục tiêu của chúng. Ví dụ, các nhà máy rửa khoáng, phân loại mỏ và luyện than khối lượng lớn dựa vào sàng lọc tuyến tính hạng nặng. Các hoạt động này yêu cầu thời gian chạy liên tục, 24/7 với thời gian hoạt động tối đa. Ngược lại, các cơ sở xử lý bột, dây chuyền đóng gói và nhà máy hóa chất đặc biệt sử dụng màn hình quay. Những hoạt động này được hưởng lợi từ kích thước nhỏ gọn của màn hình quay, mức tiêu thụ điện năng thấp hơn và dễ dàng vệ sinh trong quá trình thay đổi sản phẩm.

Để minh họa mối quan hệ giữa thiết kế kết cấu, kích thước mắt lưới và quy mô xử lý điển hình, bảng sau đây trình bày các thông số vận hành của cả hai công nghệ:

So sánh số liệu hoạt động

Sự phù hợp của vật liệu và ứng dụng công nghiệp

Các đặc tính vận hành riêng biệt của màn hình tuyến tính và màn hình quay làm cho chúng phù hợp với các vật liệu và ngành công nghiệp khác nhau: các thiết bị tuyến tính lý tưởng cho các chất rắn khối nặng, mài mòn và không kết dính, trong khi các thiết bị quay vượt trội trong việc xử lý các loại bột mịn và bùn lỏng tích điện, dính, ướt, dính hoặc tĩnh điện.

Màn hình rung tuyến tính được sử dụng rộng rãi trong các ngành công nghiệp nặng như khai thác mỏ, luyện kim, luyện than và vật liệu xây dựng. Thiết kế chắc chắn của chúng xử lý các chất rắn khối nặng, bao gồm đá granit nghiền, đá vôi, quặng kim loại và cát silic công nghiệp. Đối với những ứng dụng đòi hỏi khắt khe này, máy lắc màn hình rung tuyến tính cát silic nhiều tầng cung cấp một giải pháp tuyệt vời. Nó có thể tách cát silic khô thành nhiều phần chính xác cùng một lúc, chịu được các tác động cơ học liên tục mà không gây mỏi cấu trúc. Ngoài ra, màn hình tuyến tính có hiệu quả cao trong việc khử nước bùn, nước rửa than và nước thải công nghiệp. Trong các quy trình này, chuyển động tuyến tính nhanh chóng đẩy chất lỏng qua lưới đồng thời vận chuyển chất rắn khô ra khỏi môi xả.

Màn hình rung quay là sự lựa chọn ưu tiên cho các ngành công nghiệp thực phẩm, dược phẩm, hóa chất tốt và nhựa. Chuyển động ba chiều nhẹ nhàng của chúng giúp phân loại các vật liệu mỏng manh mà không gây hao mòn hoặc phân hủy các hạt dễ vỡ. Trong chế biến thực phẩm, nơi mà vấn đề vệ sinh và ngăn ngừa ô nhiễm là rất quan trọng, màn hình quay bằng thép không gỉ được bao bọc hoàn toàn là tiêu chuẩn. Các thiết bị này được sử dụng để cạo các khối quá lớn từ bột mì, tinh bột, sữa bột và gia vị. Đối với các vật liệu khó khăn như tinh bột kết dính hoặc bột kim loại siêu mịn chặn màn hình tiêu chuẩn, màn hình rung siêu âm cung cấp một giải pháp đáng tin cậy. Chúng ngăn ngừa hiện tượng chói mắt lưới và duy trì thông lượng hiệu quả cao trong quá trình hoạt động liên tục.

Các ứng dụng này nêu bật các phương pháp kỹ thuật khác nhau cho từng loại màn hình. Màn hình tuyến tính được thiết kế để phân loại công suất cao, tải nặng, trong đó độ bền cơ học là ưu tiên hàng đầu. Màn hình quay được thiết kế cho các hoạt động có độ chính xác cao, vệ sinh và không có bụi trong đó mục tiêu chính là bảo vệ tính toàn vẹn của vật liệu và đạt được phân loại chính xác.

Nguyên lý làm việc và Điều khiển vectơ chuyển động (Điểm nổi bật của chủ đề): Cốt lõi của hiệu quả màn hình rung nằm ở việc khớp vectơ chuyển động cơ học với các đặc tính vật lý của vật liệu. Đối với màn hình tuyến tính, góc ném phải được căn chỉnh cẩn thận với trọng tâm của hộp màn hình để tránh hiện tượng lắc ngang, có thể gây mòn mặt sàn không đồng đều và giảm hiệu quả phân loại. Đối với màn hình quay, việc điều chỉnh góc pha giữa trọng lượng lệch tâm trên và dưới cho phép người vận hành tùy chỉnh đường dẫn dòng nguyên liệu. Góc pha 0 độ thúc đẩy vật liệu nhanh chóng từ trung tâm đến ngoại vi, lý tưởng cho việc chia tỷ lệ khối lượng lớn. Việc tăng góc pha lên 45 hoặc 60 độ sẽ tạo ra một đường xoắn ốc dài hơn giúp giữ vật liệu trên màn hình lâu hơn. Điều chỉnh này cải thiện độ chính xác sàng lọc đối với các vật liệu khó nhưng làm giảm công suất tổng thể.

Bảo trì thiết bị và tối ưu hóa tuổi thọ màn hình

Việc duy trì màn hình rung đòi hỏi các cách tiếp cận khác nhau dựa trên thiết kế của chúng: màn hình tuyến tính yêu cầu bôi trơn thường xuyên các bánh răng kích thích dẫn động kép và kiểm tra lò xo cách ly hạng nặng, trong khi màn hình quay tập trung vào việc theo dõi độ căng của lưới và duy trì các quả bóng nảy cao su hoặc hệ thống làm sạch siêu âm.

Đối với màn hình rung tuyến tính, việc bảo trì tập trung vào lực động cao do động cơ ngang kép tạo ra. Vì những động cơ này tạo ra gia tốc tuyến tính cường độ cao nên tất cả các bu lông kết cấu—đặc biệt là những bu lông cố định giá đỡ động cơ và tấm màn hình—phải được kiểm tra độ kín thường xuyên bằng cờ lê lực. Bu lông lỏng lẻo có thể dẫn đến nứt cấu trúc của các tấm bên. Ngoài ra, việc bôi trơn vòng bi động cơ là rất quan trọng. Hoạt động dưới độ rung cao đòi hỏi mỡ bôi trơn có nhiệt độ cao, độ nhớt cao được áp dụng trong khoảng thời gian chính xác. Các lò xo cách ly hạng nặng cũng phải được kiểm tra xem có vết nứt, ăn mòn hoặc độ võng không đều có thể khiến hộp màn hình bị nghiêng và làm gián đoạn dòng nguyên liệu tuyến tính.

Đối với màn hình rung quay, việc bảo trì thường đơn giản hơn nhưng đòi hỏi phải chú ý đến từng chi tiết liên quan đến lưới sàng và các bộ phận bịt kín. Bởi vì sàng quay thường xử lý bột mịn, có giá trị cao nên việc duy trì độ căng lưới thích hợp là rất quan trọng. Lưới lỏng lẻo có thể bị võng, làm gián đoạn đường dẫn vật liệu xoắn ốc ba chiều và dẫn đến hiện tượng mỏi nhanh chóng dọc theo vòng căng. Hệ thống tự làm sạch—dù sử dụng quả bóng cao su nảy, vòng trượt hay đầu dò siêu âm—phải được kiểm tra thường xuyên. Những quả bóng nảy bị mòn có thể mất tính đàn hồi, dẫn đến lưới bị mù và giảm thông lượng. Hơn nữa, vì các thiết bị này thường được sử dụng trong môi trường không có bụi hoặc vệ sinh, nên các miếng đệm silicon hoặc EPDM giữa các sàn tròn phải được kiểm tra độ mòn để tránh rò rỉ sản phẩm hoặc nhiễm bẩn bên ngoài.

Hiểu được các yêu cầu bảo trì này giúp các nhà vận hành lựa chọn thiết bị phù hợp cho cơ sở của họ. Màn hình tuyến tính yêu cầu bảo trì cơ học có hệ thống, chắc chắn nhưng mang lại tuổi thọ lâu dài trong các điều kiện khắt khe. Màn hình quay yêu cầu ít bảo trì hơn nhưng cần chú ý cẩn thận đến độ căng của lưới và độ kín phù hợp với phòng sạch để duy trì hiệu suất có độ chính xác cao.

Mẹo bảo trì để kéo dài tuổi thọ màn hình (Nổi bật chủ đề):

1. Kiểm tra kết cấu hàng tuần: Kiểm tra độ căng của tất cả các bu lông kẹp và ốc vít gắn động cơ trên màn chắn tuyến tính để ngăn ngừa các vết nứt kết cấu do lực động cao gây ra.

2. Giám sát độ căng của lưới: Đảm bảo lưới sàng tròn trên lưới quay vẫn có độ căng cao; bất kỳ độ võng nào cũng sẽ làm tăng độ mỏi kim loại và gây ra hỏng lưới sớm.

3. Khoảng thời gian thay thế miếng đệm: Thay thế tất cả các miếng đệm kín silicon hoặc EPDM trên màn hình quay khi có dấu hiệu biến dạng đầu tiên để duy trì độ kín và ngăn rò rỉ bột mịn.

4. Lịch trình bôi trơn vòng bi: Bôi trơn vòng bi của động cơ rung màn hình tuyến tính theo đúng giờ hoạt động của nhà sản xuất, sử dụng mỡ hiệu suất cao được định mức cho môi trường có độ rung cao.
