QUẦN QUÈ
PK
8431390000

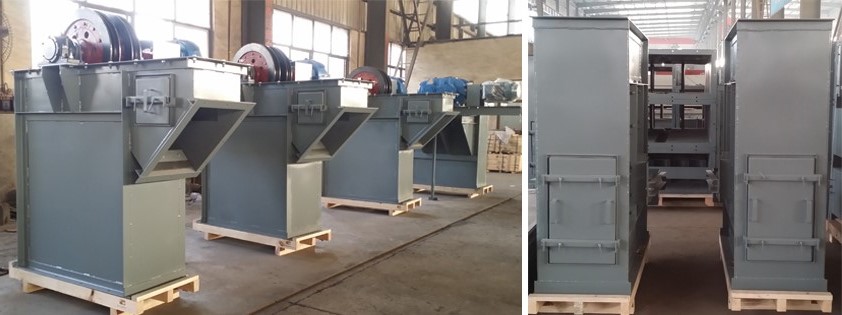

Thang máy gầu xích vòng chủ yếu dựa vào phễu cố định trên dây xích để nâng vật liệu chảy đồng đều vào cổng cấp liệu đuôi từ đuôi của thang máy gầu đến đầu gầu liên tục, sau đó dỡ vật liệu ra khỏi cửa ra đầu để hoàn thành toàn bộ quá trình nâng vật liệu
Loại thang máy gầu này được áp dụng rộng rãi cho vật liệu dạng bột, dạng hạt và khối nhỏ có đặc tính nghiền cao, chẳng hạn như ngũ cốc, than đá, xi măng, quặng nghiền, v.v.
1. Hiệu ứng chịu lực ổn định và đáng tin cậy

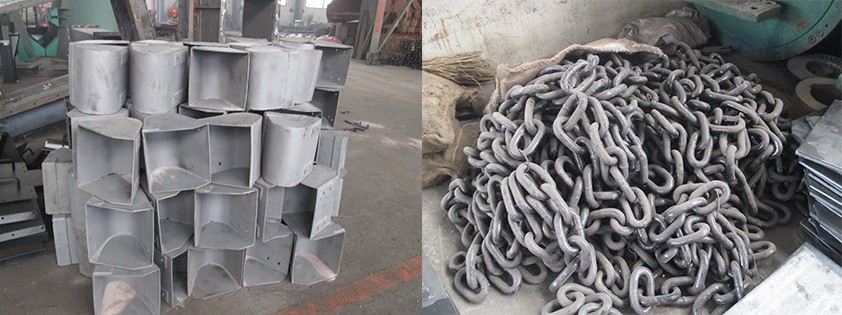

Máy nâng gầu xích vòng sử dụng xích vòng để dẫn động gầu, tải trọng do xích chịu hoàn toàn nên không làm nghiêng tải nên hiệu ứng tải rất ổn định và đáng tin cậy.
2. Khả năng thích ứng rộng
Số lượng gầu và khoảng cách xử lý của thang máy gầu xích vòng có thể được điều chỉnh tùy ý nên rất phù hợp với nhiều loại tải trọng và môi trường ứng dụng khác nhau.
3. Kích thước nhỏ và chiều dài ngắn
So với các loại thiết bị xử lý thụ động khác, thang máy gầu xích vòng có cấu trúc đơn giản, kích thước nhỏ, lắp đặt nhanh và không gian nhỏ.
4. Tiết kiệm chi phí
Thang máy gầu xích vòng có chi phí sử dụng thấp, lắp đặt cũng rất thuận tiện, có thể giảm sức lao động của con người một cách hiệu quả và nâng cao hiệu quả sản xuất.
Thang máy xô xích TH | ||||||||||
Người mẫu | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 |
Loại xô | sh | sh | sh | sh | sh | sh | sh | sh | sh | sh |
Dung tích m³/h | 25 | 29 | 48 | 60 | 94 | 118 | 185 | 235 | 365 | 613 |
Chiều rộng thùng mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Khối lượng xô | 1.9L | 2.4L | 4.6L | 6.0L | 9.5L | 15.0L | 23.6L | 37.5L | 58.3L | 92L |
Xô xô mm | 500 | 500 | 500 | 512 | 512 | 688 | 688 | 920 | 920 | 864 |
Tốc độ gầu | 1,2m/giây | 1,4m/giây | 1,5m/giây | 1,6m/giây | ||||||
Chuỗi (đường kính × bước) mm | 14×50 | 14×50 | 14×50 | 18×64 | 18×64 | 22×86 | 22×86 | 26×92 | 26×92 | 30×108 |
Số chuỗi | 9 | 9 | 9 | 7 | 7 | 7 | 7 | 9 | 9 | 7 |
Số lượng chuỗi | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Đường kính ròng rọc lái xe / mm | 300 | 365 | 520 | 630 | 710 | 800 | 900 | 1000 | 1250 | 1250 |
Tải chuỗi đơn bị hỏng | ≥190kN | ≥320kN | ≥480kN | ≥570kN | ≥890kN | |||||
Tốc độ của trục chính (r/min) | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 24.4 | 24.4 |
Tối đa.Kích thước hạt vật liệu mm | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 65 | 70 | 75 |
